Aufwuchsversuche

UNTERSUCHUNG VON MIT TH. FERROOXIDANS INKUBIERTEN ERZSTÜCKEN

DIE AUFWUCHSVERSUCHE

Kleine Erzstücke (ca. 5 - 10 mm groß) mit sulfidischen Einschlüßen (erkennbar an deren Glanz) wurden ausgesucht.

Einige Erzstücke wurden roh verwendet.
Andere wurden durch schleifen und polieren mit einer möglichst flachen Fläche versehen.

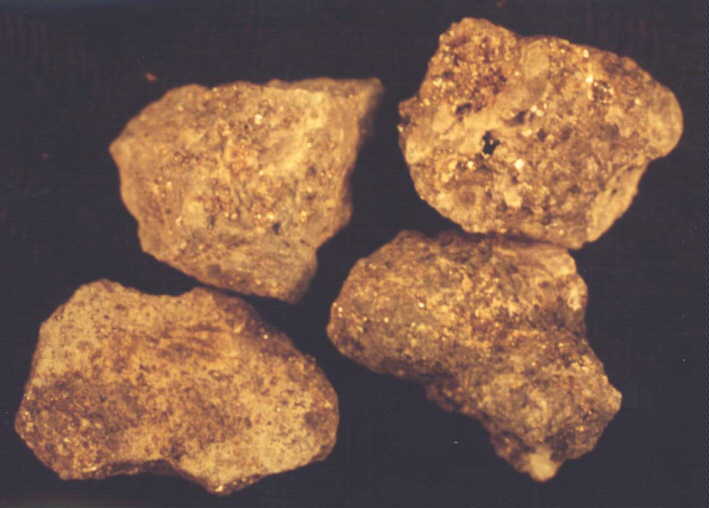

Ungeschliffene Erzstücke

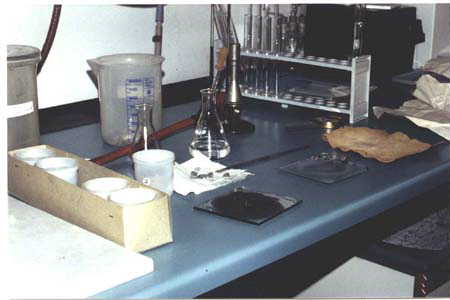

Nach dem Schleifen an einem Schleifrad werden einige Erzstücke hier poliert

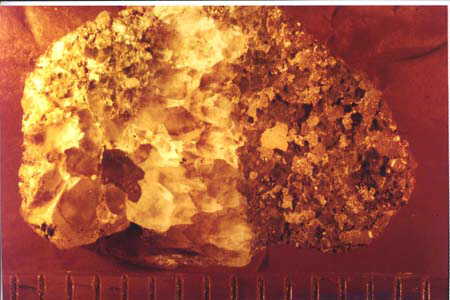

Ein Stück geschliffenes und poliertes Erz mit sulfidischen Einschlüßen

Die geschliffen und ungeschliffenen Erzstücke wurden gewaschen und auf drei 100 ml Erlenmeyerkolben verteilt.

Die Kolben wurden mit Wattestopfen verschlossen und für eine Stunde bei 134^oC und zwei Bar Überdruck im Autoklaven sterilisiert

Nach dem Autoklavieren wurden die Erzstücke mit steriler Mineralnählösung M1 (A+B) ganz bedeckt, und mit Thiobacillus ferrooxidans (Stamm R7) beimpft.

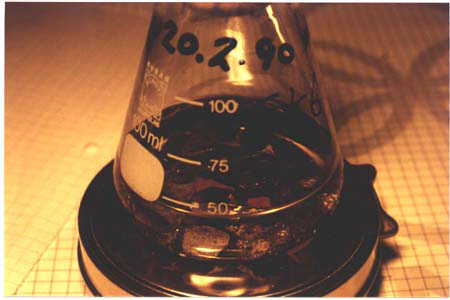

Erlenmeyerkolben mit Erzstücken und Mineralnählösung

Gehalten wurden die Ansätze im Dunkel bei Raumtemperatur. Verdunstungsverluste wurden mit sterilem dionisierten Wasser gutgemacht.

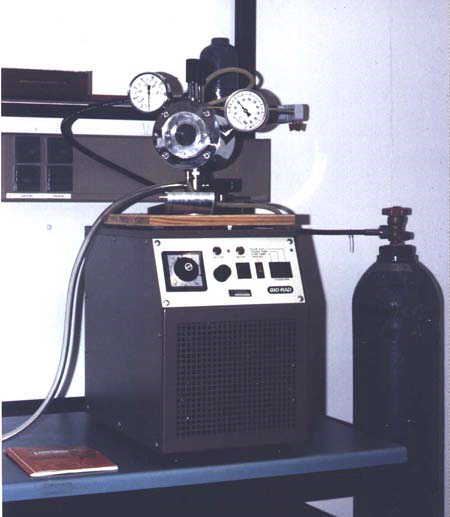

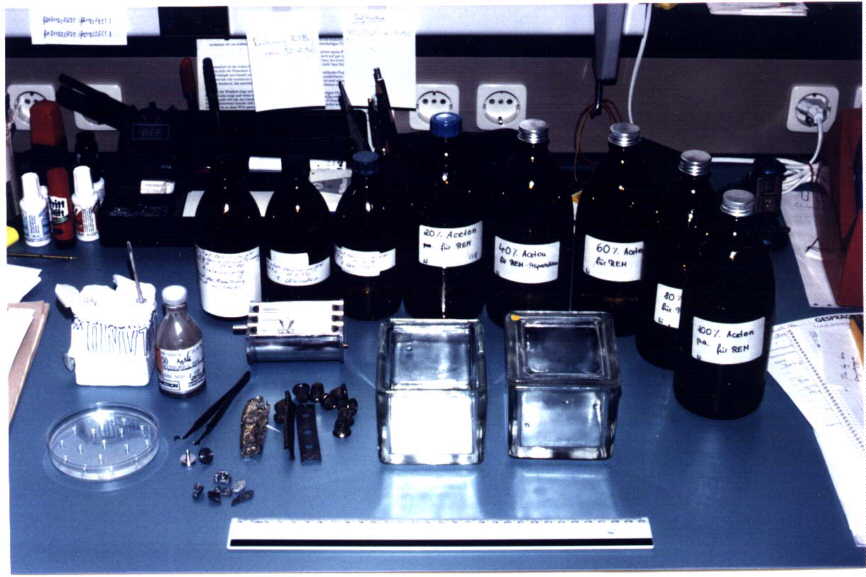

Nach verschiedenen Inkubations- zeiten wurden Erzstücke den Erlenmeyerkolben entnommen, fixiert, entwässert und getrocknet, =>

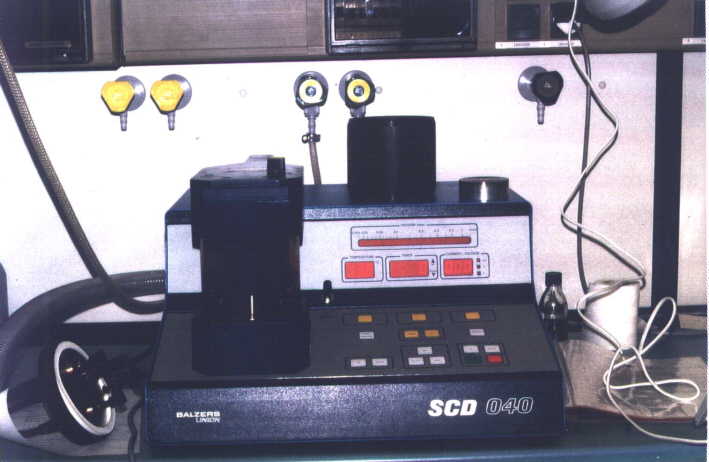

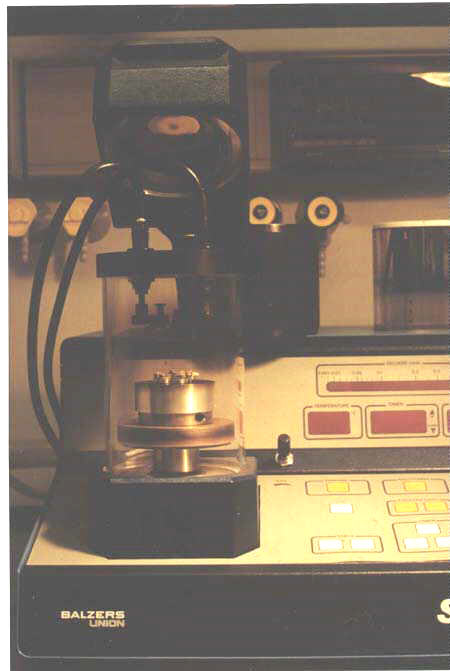

mit Gold oder Kohlenstoff beschichtet, =>
und anschließend im Sekundärelektronen- mikroskop (SEM) untersucht. =>

Schon nach 8 Tagen Inkubation wurde das erste geschliffenes Erzstück einem Erlenmeyerkolben entnommen, präpariert, mit Kohle verdampft und im SEM untersucht:

1. Bildreihe EDAX- Elementenkarten und Punktanalysen

2. Bildreihe Die ersten Bakterien werden gesichtet!

Nach 22 Tagen Inkubation wurden ein zweites und drittes Stück geschliffenes Erz einem Erlenmeyerkolben entnommen, präpariert, mit Kohle verdampft und im SEM untersucht:

3. Bildreihe (Stub 48)

4. Bildreihe (Stub 51)

Nach 25 Tage Inkubation wurde ein Stück ungeschliffenes Erz einem Erlenmeyerkolben entnommen, präpariert, dieses Mal mit Gold verdampft, und im SEM untersucht:

5. Bildreihe (Stub 10)

6. Bildreihe (Stub 10)
