5. BILDREIHE

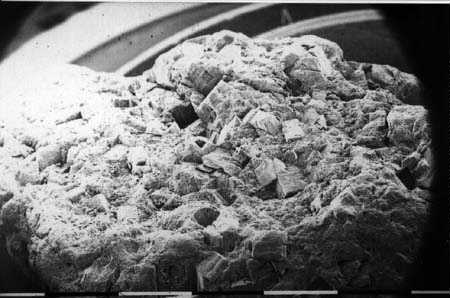

Ein rohes Stück Erz nach 29 Tagen Inkubation
und Verdampfung mit Gold (Stub10)
Dia 1444/10
Maßstabbalken: 1,0 mm
Vergr. 25 x
Ein Übersicht vom Erzstück

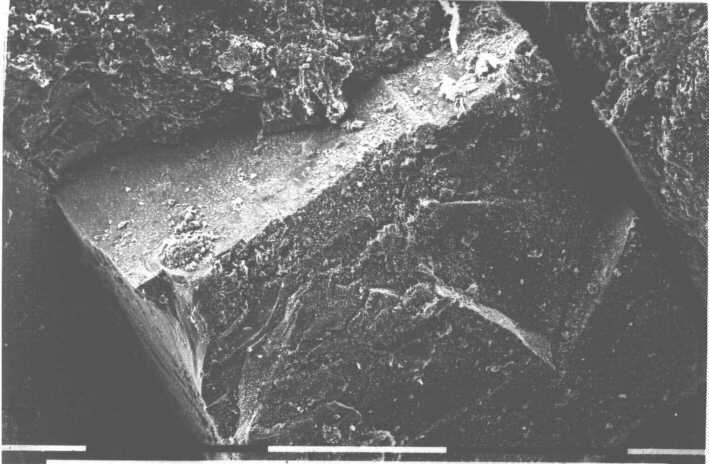

Dia 1610/10
Maßstabbalken: 0,1 mm
Vergr. 400 x

Vermutlicher Pyritkristall mit Thiobacillen  besiedelt


Dia 1612/10
Maßstabbalken: 0,1 mm
Vergr. 800 x
Dia 1616/10
Maßstabbalken: 10 µm
Vergr. 3200 x
Dia 1618/10
Maßstabbalken: 10 µm
Vergr. 6500 x
Dia 1620/10
Maßstabbalken: 1,0 µm
Vergr. 13000 x

Man sieht deutlich, daß die Bakterien durch Fäden mit einander und mit dem Substrat verbunden sind.

Dia 1622/10
Maßstabbalken: 1,0 µm
Vergr. 26000 x
Dia 1630/10
Maßstabbalken: 1,0 µm
Vergr. 12000 x
Eine andere Stelle auf dem
gleichen Pyritstück
Dia 1632/10
Maßstabbalken: 1,0 µm
Vergr. 26000 x
Eine weitere Vergrößerung
von obigem Bild
Dia 4095/10
Maßstabbalken: 1,0 µm
Vergr. 50000 x
Ein Bakterium bei der Teilung erwischt!
(Leider gibt es kein Dia davon)
Dia 3145/72
Maßstabbalken: 1,0 µm
Vergr. 44000 x
Nach eine Inkubationszeit von 147 Tagen
(Stub 72) sind diese beiden womöglich
beim Sexakt ertappt worden!!
